Stade olympique de Munich
Architecte Technique
Leonhardt & Andrä
Ingénieur en structure
Frei Otto
Entreprise de construction
Günther Behnisch
Année de Construction
1968 - 1972
Largeur
68 m
Longueur
108 m
Emplacement
Munich, Allemagne
Certaines parties de cet article ont été traduites en utilisant le moteur de traduction de Google. Nous comprenons que la qualité de cette traduction n'est pas excellente et nous travaillons à les remplacer par des traductions humaines de haute qualité.

Introduction

Les architectes Behnisch et Frei Otto Günther étaient en charge de la conception et de la construction du stade qui accueillera les Jeux Olympiques de Munich en 1972. Ils ont soulevé une structure légère où les tensions sont annulés, à travers un système de soutien et de câbles, tout en permettant à l’économie et une nouvelle façon. Lancé l’utilisation des calculs mathématiques basés sur les procédés de calcul pour déterminer la forme et le comportement de la surface de la couverture. Otto ont dû adapter leur conception pour former préconçue plus tôt par le gagnant Günther Behnisch.

Histoire

En 1916, Berlin a été choisie pour accueillir les Jeux Olympiques VI, mais l’événement a été suspendu pour le début de la Première Guerre mondiale. La ville a été récompensée en 1936 pour accueillir la onzième édition des Jeux, la dernière avant la longue pause causée par le déclenchement de la Seconde Guerre mondiale et la guerre marqué par des contraintes notables.

En 1972, le prix a été décerné dans une autre ville allemande, Munich, et loin de toute atmosphère de guerre les Jeux ont été éclipsés cette fois par une attaque terroriste. Quand il y avait six jours pour l’achèvement des Jeux, huit commandes Arabes avaient accès au village olympique, tuant deux membres de la représentation olympique israélienne et la saisie de neuf autres otages, le groupe a demandé la libération de 234 prisonniers palestiniens dans les prisons israéliennes et deux emprisonné en Allemagne, et leur transfert en toute sécurité vers l’Egypte. La réponse d’Israël a été immédiate et écrasante: il n’y aurait pas de négociation. Cette nuit-là les otages ont été tués dans une fusillade entre les terroristes et la police en Allemagne de l’Ouest, dans un aéroport militaire.

Les Jeux Olympiques ont été seulement suspendu pour un jour, 5 Septembre pour rendre hommage au Stade olympique pour les athlètes assassinés, au détriment de la délégation israélienne à la concurrence.

Situation

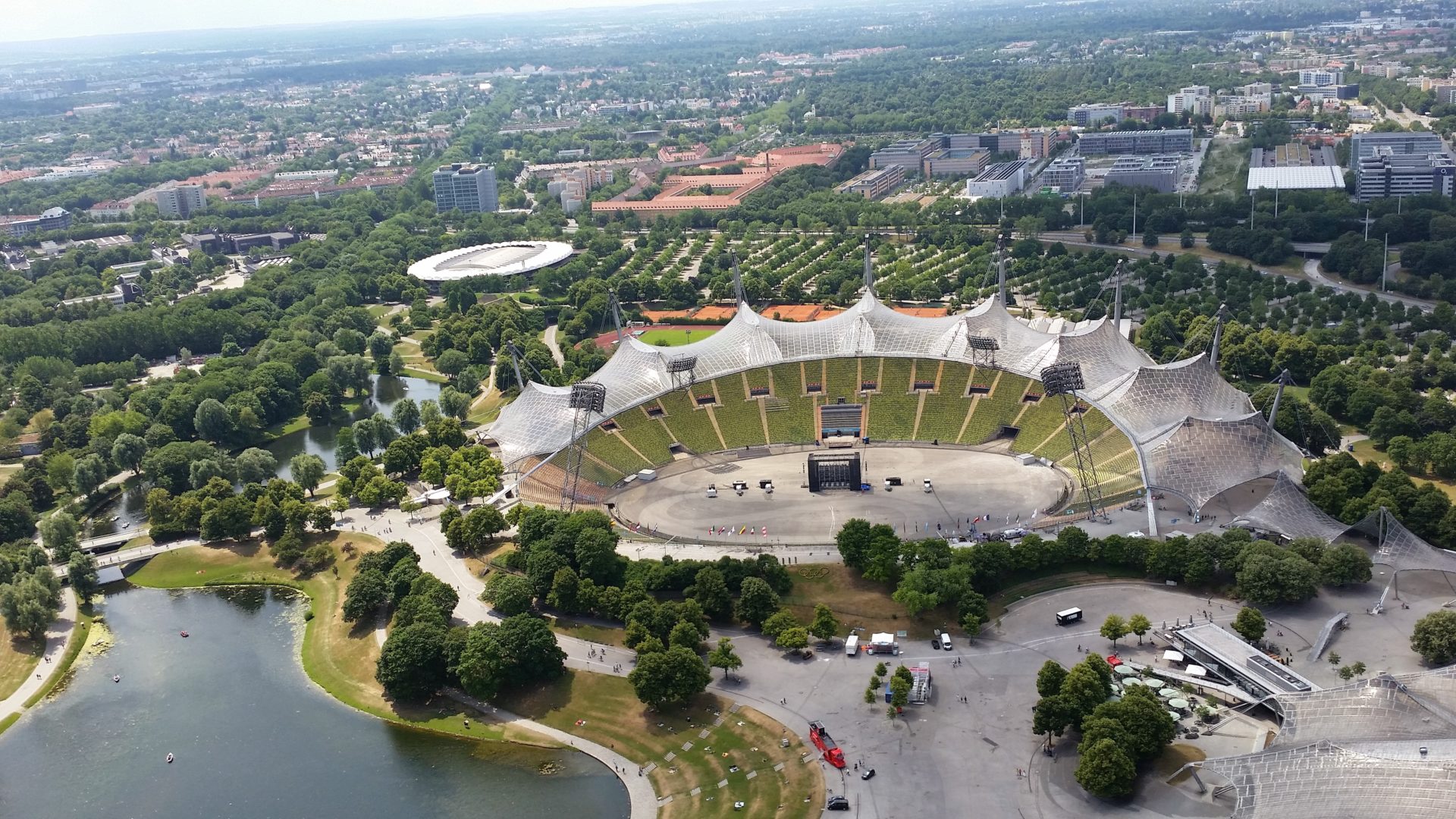

Situé au cœur du parc olympique de Munich, dans le nord de Munich, le Stade Olympique a été le théâtre principal de la tenue Jeux olympiques de 1972 dans cette ville de l’Allemagne .

Le parc olympique de Munich, construit pour l’événement est dans la zone de la ville connue sous le nom « Oberwiesenfeld », « Pays de High Prairie» ou «débris de montagne » parce que, pendant la Seconde Guerre mondiale était un domaine militaire a été détruit et les débris créé cette montagne. Il continue à servir de lieu pour des raisons culturelles, sociales ou religieuses.

Concept

Coupe

Les premiers Jeux olympiques d’Allemagne ont eu lieu en 1936 à Berlin. Pour ce dernier qui se tiendra à Munich en 1972, Günther Behnisch et Frei Otto étaient responsables de l’enseignement dans le monde une nouvelle Allemagne, sous un jour nouveau. Leur objectif était de concevoir une structure qui émulent la devise jeux: « Les Jeux heureux », « Les Jeux Happy» comme une réponse fantaisiste architectural de l’ombre lourde et autoritaire laissé par les Jeux de Berlin.

Otto et Behnisch conceptualisé une structure qui iront tension continue sur le site imitant le drapé et les élévations rythmiques dans les Alpes suisses, une structure suspendue, comme un nuage qui semble flotter au-dessus du point de branchement entre les piscines, gymnase et le stade principal.

Espaces

Outre la membrane qui recouvre les bâtiments, un certain nombre de volumes également couverts par la surface en suspension qui sont utilisés comme espace modulable pour les stands, utilisées pendant les jeux ou tout autre événement.

Comme le système de couverture fonctionne à travers le paysage artificiel en direction du stade principal, la membrane commence à s’estomper tout autour comprimé. Le changement dramatique dans l’échelle de la couverture augmente la perception du paysage flottante artificielle qui est formé à partir du sol pour créer de grands volumes ouverts de retour à nouveau à intégrer dans le sol.

Zones

Bien que le nom de Parc olympique, Parc olympique, a été utilisé pour désigner toute la région en général, il n’y a pas de nom officiel pour la région. Au contraire, le domaine général comprend quatre différents sous-domaines:

  • Zone Jeux Olympiques, y compris les installations sportives olympiques comme Stade olympique et la salle olympique de la Tour olympique. Appartenant également à cette zone Piscines olympiques et salle polyvalente.
  • Le village olympique, composée de deux zones résidentielles, une pour les hommes et une pour les femmes.
  • Appuyer sur la ville olympique », Pressestadt », aujourd’hui le centre commercial olympique. Strictement parlant, cette partie appartient à l’arrondissement zone »Moosach».
  • Olympic Park, au sud du site olympique, ce parc comprend la montagne olympique et l’eau du lac pour certains concours.

Tour de télécommunications

La tour en béton de 290 mètres de haut est l’œuvre de Behnisch, ainsi que le parc traversé par le canal de Nymphenburg à former le centre d’un petit étang.
La tour, en plus des services de transmission propose un restaurant tournant que chaque demi-heure fait un tour complet sur son axe, avec une capacité de 216 personnes.

Stade

La construction du stade pour les jeux, le travail Frei Otto était le plus important et le plus touché dans le monde entier. Une tente transparente se compose de trois structures qui sont devenues un point de repère pour le centre-ville. Le stade a des dimensions de 105x68m et la capacité pour 69.250 spectateurs, avec un terrain herbeux entouré de piste.

Toiture stade

Schéma toiture

Surfaces minimales

Le toit du stade olympique de Munich, qui couvre et unifie le stade, les pistes et les piscines, a été développé sur la base de l’utilisation de procédures informatisées mathématiques pour déterminer la forme et le comportement, ce qui forme architecturale de « surfaces minimales « d’abord utilisé dans la tension couverte de ces dimensions, 74.800m2.

Tout d’abord, le cadre métallique, dont les petites zones ont été recouvertes de PVC, créé de nombreux domaines comme minimum et son poids était également minime, ce qui permet la construction d’une couverture très léger architectural.

Deuxièmement, la tension superficielle de ces formes sont tout à fait équilibrée, offrant une grande stabilité de la construction.
Loin des schémas rigides orthogonales de l’architecture moderne, surfaces minimales ont des formes organiques de l’élégance extraordinaire. L’élégance est l’œil découvre dans la mesure imposée sur les combinaisons moyen lui.
La tension superficielle du continu reliant tous les bâtiments principaux des Jeux Olympiques est soumis à une structure hiérarchique qui crée une série de volumes sur le site. La membrane de recouvrement est suspendu par une multitude de mâts verticaux permettent des virages serrés de la surface d’enroulement de champ d’écoulement à travers la forme de l’espace qui change dynamiquement, et l’échelle des caractéristiques de section. Grands ponts sont stabilisés latéralement à travers un réseau de petites fils qui sont connectés à un câble d’acier supérieure s’étendant sur tout l’espace à l’intérieur de la fondation en béton de chaque extrémité.

Structure couverte

Les nombreuses « boutiques » et « parapluies » plafond élevé dans Munich, étaient l’aboutissement de nombreuses années d’expérience dans le domaine de Frei Otto. Cependant, au Stade olympique de l’échelle était de loin supérieur à tout autre projet, non seulement devrait mettre ériger un grand pont, mais il devrait être liée à leurs différents «magasins» toutes les zones principales: d’un côté de la scène principale liée à la salle de gym et salle dernières zones olympiques complètement couverts.

Le toit de l’étage principal est un tissu de polyester enduit de PVC en suspension de façon indépendante dans chacune des cellules formées par un réseau de câbles de précontrainte. Les mâts supporter les fils de plomb qui s’est tenue à la tension, fournissant l’appui nécessaire pour accrocher les surfaces vitrées. Les mâts sont les éléments structuraux responsables de la transmission des charges pour l’entreprise, et ils le font de façon oblique. La connexion entre les fils individuels qui forment le noeud de réseau structurel est matérialisée par une pièce moulée en acier, avec un système d’ancrage au moyen d’vissé et serré. Housse en tissu conçu par Frei Otto, occupe 74.800m2, dont 33.750 m2 sont le stade olympique, d’une longueur de 450metros.

Ces grilles sont maintenues par des fils de liaison qui partent de la tête du mât extérieur, et des sangles d’ancrage des fils de bord de base. La précision géométrique, la coupe de modèles et de préfabrication requises dans le projet a forcé le développement de la nouvelle méthode de calcul, particulièrement pertinent dans le « HighTech Architecture » comme une renaissance en fonte d’acier en génie des structures à l’aide de moules polystyrène.

Matériaux

Il a fallu de grands tubes en acier et les câbles pour élever et maintenir la structure dans l’air qui s’appuierait sur le couvercle transparent. Câbles allant de 65 à 400 mètres

Toiture

=

L’enceinte de la structure de feuille est constitué d’un polyester enduit de PVC, de 2,9 x 29 m et 4 mm d’épaisseur. Pour éviter les déformations dues aux vannes de température repose sur néoprène. Bien que d’importants problèmes techniques ont été résolus, il n’était pas possible de résoudre complètement l’isolation thermique

  • Données techniques

74.000 m² de surface couvre

75 Élément de membranes x 75 cm

Cordons Câbles fermée bord

Tendons sangles fils parallèles

Noeuds et colliers de serrage en acier moulé

Mâts en acier tubes

Couverture en verre acrylique (plexiglas)

En raison de la précision dans les calculs du système structural et la membrane, ces éléments ont été fabriqués hors chantier. La haute précision autorisée pour un montage facile des systèmes les plus innovants et complexes structurels ont été élaborés uniquement avec la prémisse de la tension. Même après presque 40 ans de construction, la structure de la «tente tendue» apparaît comme c’était le cas dans le Jeux Olympiques de 1972, les lignes, la forme, la structure toujours créer la crainte.

Pictogrammes

Otl Aicher, professeur de design, a créé une gamme riche de couleurs dans pictogrammes bleu, vert et jaune, utilisées pour guider, faciliter la communication rapide. Ces couleurs affiches cromatizaron, des uniformes, des drapeaux, des peintures murales, des brochures, des catalogues et des étiquettes. La couleur rouge, considéré comme révolutionnaire, a été expressément exclue.
