Palais Sant Jordi

Architecte
Ingénieur en structure
Mamoru Kawaguchi
Année de Construction
1983 – 1990
Hauteur
45m
Emplacement
Barcelone, Espagne
Certaines parties de cet article ont été traduites en utilisant le moteur de traduction de Google. Nous comprenons que la qualité de cette traduction n'est pas excellente et nous travaillons à les remplacer par des traductions humaines de haute qualité.

Introduction

Le Palau Sant Jordi est une salle polyvalente couverte, construit pour les Jeux Olympiques en 1992. Il est l’installation la plus utilisée Olympique de Barcelone, car elle accueille toutes sortes de manifestations sportives, représentations musicales et théâtrales et des rencontres sociales. Pour les manifestations sportives a une capacité de 17 000 spectateurs (tous assis, tout en occupant seulement les deux côtés et l’extrémité nord, depuis la fin du sud aucune mesure sont activées), tandis concert a une capacité maximale plus élevée pour les 24 000 spectateurs ( localités permettant à pied sur la piste ou de la fosse).

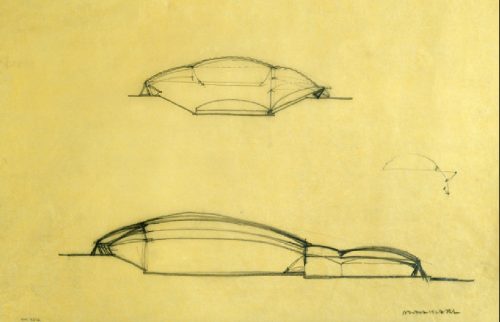

Croquis

Conçu par l’architecte japonais Arata Isozaki, a été inauguré le 21 Septembre 1990, deux ans avant la célébration des Jeux Olympiques de Barcelone. Il est considéré comme un chef-d’œuvre de l’architecture et de l’ingénierie moderne. Sa structure et les matériaux mécanisées confèrent une grande flexibilité qui permet d’adapter le lieu pour répondre à des événements les plus variés.

Le Palau Sant Jordi est le principal pavillon couvert des Jeux Olympiques d’été 1992, accueilli la finale des compétitions de gymnastique.

L’utilisation actuelle

Le Palau Sant Jordi accueille régulièrement des événements sportifs de toutes sortes, du basket au motocross expositions, y compris les sports pratique inhabituelle dans les services non-spécialisés comme la natation. Et, à l’occasion des Championnats du monde de natation 2003, tenue à Barcelone, une piscine 50×25 mètres réglementaire où la preuve principale des championnats ont été jouées a été installé.

Outre les grands événements sportifs, le Palau Sant Jordi est l’un des plus recherchés après Barcelone pour l’organisation de représentations musicales et théâtrales, en raison de sa grande capacité, de commodité et d’excellents emplacements de boîtier sonore. A titre d’exemple, signalons que l’artiste américain Bruce Springsteen a choisi son concert au Palau Sant Jordi en Octobre 2002 pour modifier le DVD officiel de leur tour du monde. Ils ont également procédé au Palau Sant Jordi de grands artistes pop-rock internationale comme U2, Reine, Coldplay, Iron Maiden, Mecano ou solistes comme Shakira, Madonna, Prince, Alejandro Sanz et Joan Manuel Serrat.

Situation

Emplacement

Situé sur la montagne de Montjuïc, dans Barcelone , Espagne , a été construit pour les Jeux Olympiques de 1992.

La montagne de Montjuïc est avec le Tibidabo une des deux montagnes qui définissent la ville. Le Montjuïc se élève délimitant la ville du côté sud. D’un côté, le grand port de commerce de Barcelone, sur les autres quartiers de parallèle et Sants.

La montagne a aussi une attraction pour la ville parce que dans se trouve le château de Montjuïc qui a aidé à défendre la ville contre les attaques par mer en temps de l’invasion et a résisté où républicains dernière avant la tombée de la ville les mains du régime militaire qu’il gouvernait à l’Espagne de 1939 à 1975.

Le Palau Sant Jordi est considéré comme le joyau de la “anneau olympique de Montjuic”, qui comprend également des installations telles que Lluis Companys Stade olympique, le bassin de plongeon Montjuic ou Piscines Bernat Picornell

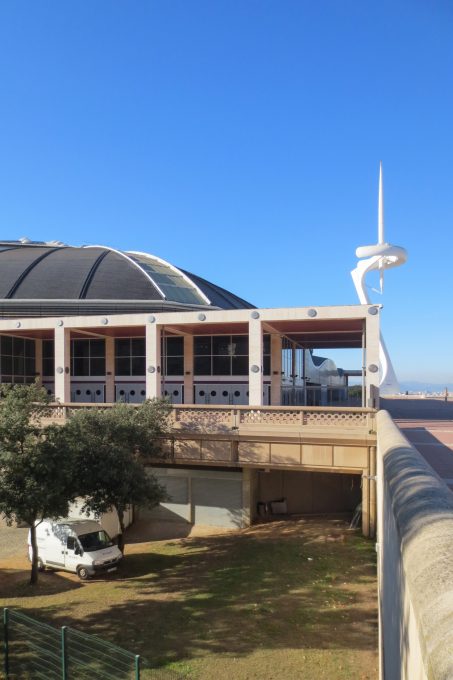

Concept

L’architecture du japonais Arata Isozaki se caractérise par deux éléments: la fusion d’éléments occidentaux avec des ressources techniques et technologiques intensifs qui fournissent leurs bâtiments en vedette un degré de modernité et orientale.

Le Palau a une jupe périmètre feuille forme de cône alvéolée visées sans aucun doute la mer Méditerranée proche de l’enceinte derrière la montagne de Montjuic et est un symbole incontesté de la capitale catalane.

Espaces

Accès

La chambre a accès à la porte avec deux portes 4.06m de hauteur pour faciliter l’entrée des camions et des installateurs et la hauteur du niveau 4, de l’esplanade extérieure accès du public aux différentes portes qui créent différents circuits selon besoins. Au niveau 1 offre un accès VIP, un circuit différenciée et 2 parkings.

Aménagements

Avec un 126x140m rectangulaire végétale et la superficie totale couverte de 17.640m2, plus l’espace central polyvalent avec comptage Palau, où les compétitions et des spectacles sont organisés, le musée a d’autres locaux de service qui permettent l’accès, sorties, des visites et des spectacles sont donnés avec la plus grande souplesse possible et confort. Selon la cour du centre de l’espace de l’événement propose:

‘Piste’

– Surface totale disponible piste: 3500-4500 m2 sans gradins rétractables.

– Largeur étapes rétractables: 6m

– Longueur: 97m sans sièges rétractables, 90m avec des sièges escamotable.

– Largeur minimale du Sud: 37m sans sièges rétractables, 32m sièges rétractables.

– Largeur nord minimum: 33 m sans sièges rétractables, 32 m avec des stands escamotables.

– Largeur maximale: 52m sans sièges rétractables, 40m avec des sièges escamotable.

‘Passerelles sur scène’ : 26,85 m de hauteur de maximum, minimum 22m de hauteur, peut résister à une surcharge de paysages variant entre 230-280kgs par mètre.

‘Les vestiaires de différentes tailles,’ 7.7m2 4 plus deux chambres auxiliaires de 20.25m2.

‘Espaces pour la restauration’

‘Backstage’ : situé au premier étage, 2 125 m2, deux de 36 m2 et 24 m2 2

‘Palco VIP’ salles de réception auxiliaires et des entrées séparées. Total 3 chambres: 1- Club de Gaudí, avec une zone de libre 225m2, possède un bar et est équipé de systèmes de sonorisation et de projection. 2 – Clubs Isozaki, 126 m2. 3 – Club de Montjuïc, 300 m2.

‘Dépendances appuyez sur’ , 180 m2 bien équipé de circuits indépendants téléavertisseurs, la télévision et la vidéo.

Soins infirmiers ‘: à l’arrière-scène, côté ouest.

Un accès spécial pour handicapés physiques ‘.

‘Parking’ : pour 5.000 véhicules près de l’usine, deux unités mobiles médias, VIP et les assistants.

Plusieurs salles auxiliaires ‘:, situé à l’est du Palau Sant Jordi, 3 pièces de 30 m2 situé à l’est de Palau, 61,5 m2 1 salon sud-ouest principal et une salle de séjour de 280 m2 35 m2 sud-ouest Hall principal

Structure

La structure du complexe était l’un des points clés du travail et aussi l’un de l’enceinte étanche à l’eau d’autant plus que le plus critiqué car de nombreux professionnels et une partie de la population de Barcelone nourri des doutes sur les résultats qu’ils donnent,.

Et que la couverture d’une zone de cette taille n’a jamais été une tâche facile et les variables impliquées dans les calculs de structure sont telles que personne ne peut garantir que tout se déroule bien. Pour couvrir la lumière impressionnante l’espace central du complexe a été choisi spatiales mailles joints soudés en acier pour être l’un des systèmes structuraux plus léger connus. Cette structure 128x106m et la hauteur de 45m du sol du sable vers le haut du couvercle est monté sur le terrain et érigés en utilisant le système “Pantadome”
La structure du toit a six charnières dans une section, donnant l’apparence d’instabilité. En fait, la structure est suffisamment stable en raison de l’effet de stabilisation dimensionnelle.

Distribution nœuds maillés spatiales

La jupe de périmètre est enregistré avec des poutres d’acier crénelé placés sur différents attente sur la feuille qui donne l’aspect organique soutenue à l’extérieur.

Système Pantadome

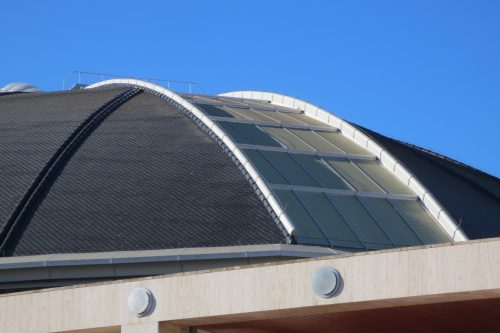

Jusqu’à présent, la construction du Palau San Jordi, ingénieur Mamoru Kawaguchi ne avait utilisé le système Pantadome, son invention dans des formes simples de voûtes hémisphériques ou en berceau. Tant l’Assemblée sur le plancher des sections que les dimensions de segments courbes ont été déterminées par la disposition des stands près de la cour centrale. Sections segmentées ont été rejoints par des broches avec des profils différents jusqu’à ce que, à un moment gagné, à la fois visuellement et structurellement un “effet de dôme.” Dans la gamme, où la jonction des segments produit une lucarne qui permet faisceau lumineux continu a été placé. Les surfaces de pont sont finis avec des matériaux différents, en fonction de la fonction des espaces en dessous de la tôle ondulée, ou de carreaux de céramique.

Le résultat de la couverture de fin montre un effet “Shiden-zukuri”, (寝殿 造) style de l’architecture domestique développé pour manoirs ou aristocratiques construits à Kyoto pendant la période Heian (794-1185) et par la suite est devenu le type de architecture utilisée pour les maisons de thé.

  • Nœuds du maillage du territoire.

Sous le pont il ya 130 nœuds à partir duquel vous pouvez accrocher des charges dans certaines conditions. Ils peuvent être identifiés parce qu’ils ont une perforation à son fond vissé.
