One World Trade Center (Freedom Tower)

Ingénieur en structure
WSP Cantor Seinuk, Hans Schober (antena)
Entreprise de construction
Tishman Construction
Contremaître de chantier
Steven Plate
Promoteur
Port Authority of New York and New Jersey, Larry Silverstein
Conçu en
2002-2005
Année de Construction
2006-2013
Hauteur
541.3 m
Hauteur du toit
417.0 m
Hauteur du dernier étage
386.5 m
Ascenseurs
71
Emplacement
New York, États-Unis
Certaines parties de cet article ont été traduites en utilisant le moteur de traduction de Google. Nous comprenons que la qualité de cette traduction n'est pas excellente et nous travaillons à les remplacer par des traductions humaines de haute qualité.

Introduction

La destruction de l’attaque terroriste contre le World Trade Center le 11 Septembre, 2001 de ne pas seulement plongé la population de New York et dans le monde, dans un état ​​de panique trop près, mais aussi créé un grand débat sur ​​l’avenir de lieu occupé le complexe.
Un premier appel d’offres par Manhattan Lower développement a été un échec par le rejet du public des concepts de design, conduisant à un deuxième tour en 2002, a été choisi le projet Daniel Libeskind .

De nombreux désaccords avec Larry Silverstein, locataire de l’espace occupé par l’original et dans le plein complexe domaine des droits, ont retardé l’avancement du projet. Silverstein avait le droit légal de reconstruire les bâtiments, y compris l’Un World Trade Center sur le site de l’original World Trade Center, et bien que le sol était vide, Silverstein continue de payer 10 millions de dollars mois pour louer l’Autorité portuaire de New York et New Jersey .

En Avril 2006, après plusieurs mois de négociations pour permettre la reconstruction a commencé, Silverstein a cédé certains de leurs droits à l’Administration portuaire de la ville mais a obtenu à accorder un changement de l’architecte de réformer et de mener à bien le projeter va prendre sur le même architecte David Childs de SOM Architects .

Projets

La critique du projet présenté par Lebeskind désapprouvait les quelques plantes réservés aux bureaux et autres services, seulement 82 étages habitables, 280.000m2 réduire l’espace disponible pour le World Trade Center.

La faible hauteur dans cette conception a été imposée par Sliverstein, qui a exprimé sa préoccupation au sujet d’une nouvelle attaque terroriste ou tout autre incident, et le degré élevé de responsabilité qui entraînerait. Une grande partie de la hauteur du bâtiment devrait se composer d’une grande structure extérieure, un treillis d’acier placé au-dessus du toit de la tour, où les éoliennes et certains «jardins ouvrent” serait placé. Une conception plus tard corrigé l’espace de vie, se approchant de la capacité de l’édifice original et jardin ouvert a été retiré.

En 2002, l’ancien gouverneur de New York George Pataki, est accusé de “copinage” pour avoir prétendument influence dans le choix de l’architecte lauréat, comme une faveur personnelle à son ami et collaborateur dans la campagne politique.

La conception finale de la “Freedom Tower” (“Tour de la Liberté”) comme on l’appelait dans le début a été officiellement déposé le 28 Juin 2005.
Déplacement d’un bâtiment de services publics souterrains et la construction de la fondation a commencé le 27 Avril, 2006. La structure en acier de la tour a été couronné le 30 Août 2012 et mai 2013 le dernier composant de l’antenne a été placée .

Situation

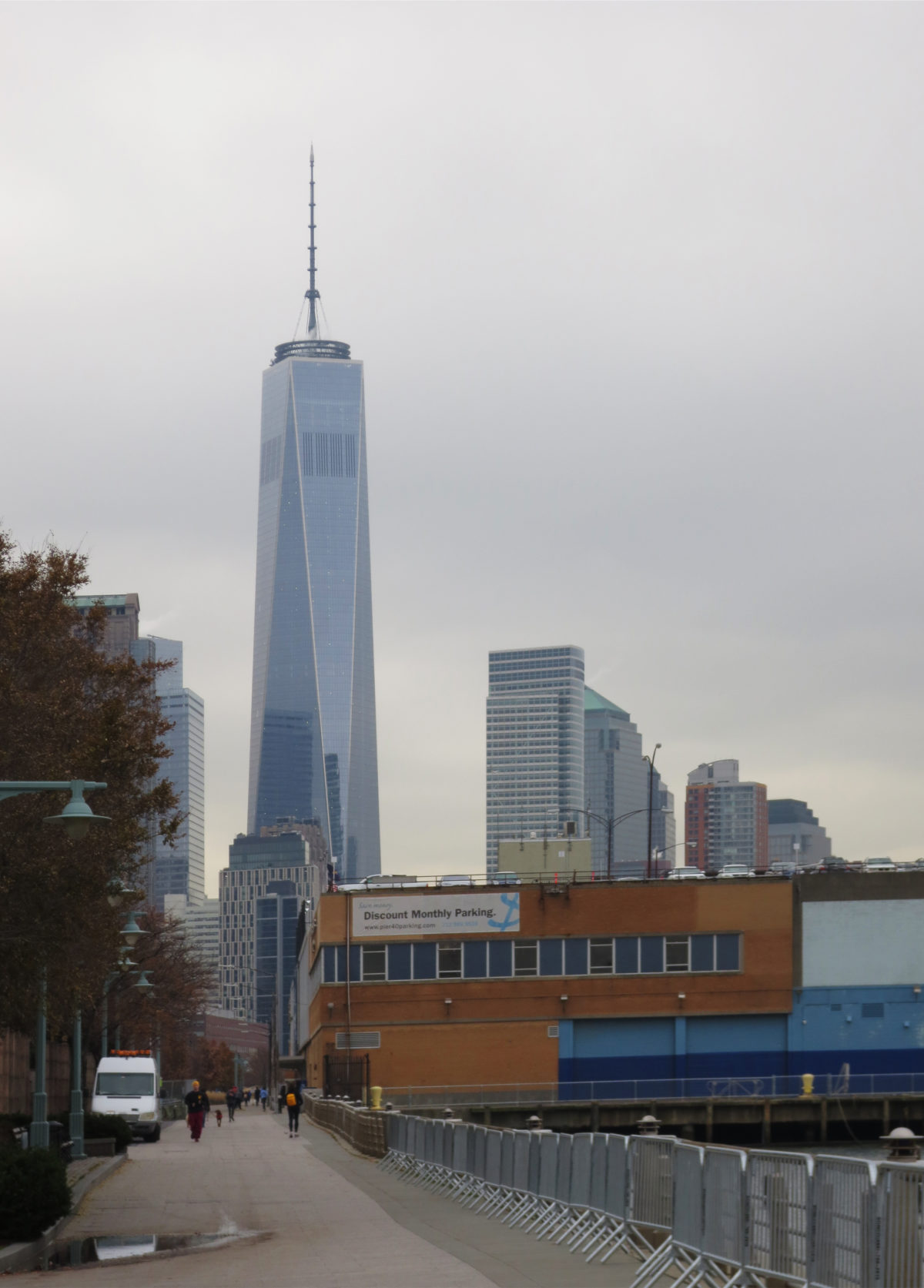

Le premier bâtiment sera le nouveau complexe du WTC est construit sur ​​une partie du terrain du complexe d’origine dans le Lower Manhattan, New York , États-Unis .

Le gratte-ciel de 104 étages situé à l’angle nord-ouest des 6,5 hectares occupé l’ensemble du World Trade Center, sur le site où le bâtiment 6 du premier complexe était. A l’ouest il est entouré par la rue de l’Ouest, au nord par la rue Vesey, sud sur Fulton Street et à l’est par Washington Stree. Cet espace gagné sur la rivière Hudson il ya plus de deux siècles est à l’est de la rivière, au coeur du quartier financier.

Concept

One World Trade Center est la première tour de bureaux érigé sur le site du World Trade Center réel. Un point de repère architectural mémorable pour la ville de New York et en Amérique servira comme un phare d’inspiration durable pour la ville.
La construction de ce complexe fait partie d’un effort pour se rappeler et de reconstruire le World Trade Center après la destruction de l’original lors des attaques terroristes du 11 Septembre 2001.

Un WTC est une icône gras dans le ciel qui reconnaît le monument adjacent. Alors que le monument, sculpté dans la terre, parle du passé et se rappeler les WTC On parle de l’avenir et de l’espoir qui se élève vers le ciel avec une forme de cristal à facettes qui réfléchit la lumière. Cette tour évoque formes minces et triangulaires décroissants caractéristiques des monuments de la ville tels que l’ Chrysler Building ou Empire State Building

Le nouveau complexe du World Trade Center comprendra également trois autres tours de bureaux, situés le long de Greenwich Street et Memorial Museum & National 11 Septembre, qui est situé au sud de One World Trade Center, dans le lieu autrefois occupé pour l’ Twin Towers .

Construction

Lorsque l’architecte Daniel Libeskind abord proposé des plans pour le nouveau World Trade Center à Ground Zero dans la région de New York, décrit un gratte-ciel de 541 mètres appelé Freedom Tower. Conception originale de Libeskind a été modifié et les avions étaient rediseñads pour rendre la sécurité du bâtiment à des attaques terroristes.

En 2004, l’architecte David Childs est devenu l’architecte chargé de modifier et de mettre en œuvre le projet de la Freedom Tower, tandis que Daniel Libeskind concentré sur le plan directeur pour le site du World Trade Center.

Contrairement au plan initial du Libeskind, la conception finale de la tour octogonale se rétrécit comme il se lève. Ses concepteurs ont déclaré que la tour serait une “structure cristalline monolithique dans lequel le ciel, surmontée d’une antenne sculpté est réfléchie.”

Le 26 Avril 2006, l’Autorité portuaire de New York et du New Jersey a approuvé un cadre conceptuel fournissant la base pour commencer la construction et un accord formel a été signé le jour suivant, le 75e anniversaire de l’ouverture en 1931 de Empire State Building . Le bâtiment a été achevé le 2 mai 2013.

Le 10 mai 2013, le dernier composant de l’antenne a été installée à la hausse, rendant le One World Trade Center à titre provisoire le plus haut bâtiment de New York dans l’hémisphère occidental et le troisième bâtiment le plus haut du monde en tenant compte de la hauteur de la partie supérieure de l’antenne, 541m. L’Autorité portuaire de New York et du New Jersey a confirmé que le nom légal sera One World Trade Center, plutôt que le nom familier Freedom Tower (Tour de la Liberté)

Conception

L’architecte qui a fait les modifications à la conception originale de Daniel Libeskind et a effectué la réalisation du One World Trade Center, David Childs, de Skidmore, Owings & Merrill a exprimé l’avis concernant la conception de la tour:

“… Je voulais vraiment notre conception a été basée sur quelque chose qui était très réelle, non seulement dans les esquisses sculpturales. Nous avons exploré les problèmes d’infrastructure parce que la solution appropriée devrait être convaincante, pas seulement belle. Le design n’a pas de grandes implications sculpturales, comprends profondément importance symbolique de la tour, mais doit aussi être un bâtiment très efficace. Le discours sur Freedom Tower a souvent été limité aux aspects symboliques, formels et esthétiques, mais nous reconnaissons que si ce bâtiment ne est pas opérationnel, les gens ne veulent pas travailler et visiter, alors nous avons échoué en tant qu’architectes … ”

Base

Basé Rendu

Beaucoup des concepts originaux présentés en 2002 par Daniel Libeskind ont ensuite été jetés dans la conception de la tour, en essayant de se intégrer à quelques éléments sélectionnés de contemporain horizon de New York. La flèche centrale est basée sur les précédents que le Empire State Building ou Chrysler Building , et évoque aussi visuellement la tour nord du World Trade Center d’origine, plutôt que d’une aiguille est hors faire écho à la Statue de la Liberté.

Le bâtiment se dresse sur une 56,69m fenêtre de base en béton haute, d’une superficie de 61mx61m, presque identiques aux étapes de l’ Twin Towers d’origine, et une superficie de 3.700m2. La raison de la base en béton haute de protéger le bâtiment contre les bombes de camions ou d’autres menaces terroristes au niveau du sol. Dans la conception de la base Libeskind devait être recouvert de cristaux prismatiques décoratifs place a été revêtues de verre et d’acier, quand il a été constaté que la première proposition était impraticable.

Bâtiment

Du 20e étage vers le haut, bords carré cube de base de la tour sont biseautées vers l’intérieur, transformer la façon dont grand bâtiment en huit triangles isocèles, ou une forme allongée antiprisme. Près de son centre, la tour forme un octogone parfait dans le plan, puis se termine par un parapet de verre dont la forme est orienté à 45 degrés de la place de base.

  • Mât

Un pôle sculpté, environ 124m de hauteur, tenant l’antenne d’émission. Ce mât a été conçu en collaboration avec SOM, l’artiste Kenneth Snelson qui a inventé la structure de tenségrité, et ingénieur en structure Hans Schober de Schlaich Bergermann et associé, qui a également dirigé la structure des cristaux. L’antenne est assurée par un système de câbles, et se élève à partir d’un anneau de support circulaire contenant le matériel de diffusion supplémentaires et la maintenance. La nuit, un faisceau intense de lumière au-dessus de la tour, qui est visible à plus de 3000 m est projetée.

Espaces

Le One World Trade Center est un immeuble commercial avec 269.500m2 dédié à bureaux, deux terrasses d’observation, un restaurant de première classe et des antennes.
Les lobbies de bas niveau comprennent environ 5.110m2 de l’espace commercial et relié à un vaste réseau de transport et la vente avec 13 lignes de métro, trains PATH à New Jersey et les futures connexions possibles à Long Island et les aéroports.

Bâtiment

Le programme est organisé comme suit:

  • Billets

Hall

Les entrées sur les quatre côtés du bâtiment, chacun avec 18,29metros hauteur et une largeur de 9,14 mètres à l’est et à l’ouest, sur le côté nord de 15.24m et 21.34m dans le sud, activent le niveau du bâtiment rue. Les billets sont définies par verrières et de grandes parois de verre clair haubans encadrées par des portails métalliques.

• Le hall d’entrée donne accès à l’ouest les plates-formes d’observation, le sous-sol et des systèmes de transport public.

• L’entrée Est donne accès aux occupants des bureaux et des clients du restaurant de monter au sommet de l’édifice.

• La plus spacieuse, entrées nord et sud permettent d’accéder aux locataires d’espaces commerciaux, panneaux d’accès marquées avec le verre dichroïque.

Le grand lobby entoure le noyau et est plein de lumière naturelle pénétrer dans l’espace à travers les entrées est et ouest, ainsi que par des ouvertures dans les murs nord et sud.

  • Plantes 1-19

Né à partir du niveau de la place, un hall d’accueil du public se élève 15,24m d’être couronné par une série de plantes mécaniques, qui forment ensemble la base de l’édifice.

  • Plantes 20-90

Plantes 56-59

70 étages pour les bureaux, depuis le 20e étage à 90 sur cette base lieu à une hauteur de 345m.

  • Plantes 91-99, 100-102, 103-104

L’usine mécanique, usine de 91-99 et 103-104, un restaurant et deux terrasses d’observation, de 100 à 102 étages, culminant avec un parapet de métal et de verre, avec une plate-forme de communication ci-dessus le parapet et dont arrêts marquée 415.13my 416.66m respectivement, les deux hauteurs des tours jumelles originaux.
Sur le parapet rédiger également le contreventement de l’antenne, conçu en collaboration avec l’artiste Kenneth Snelson et ingénieur structurel Hans Schober de Schlaich Bergermann et Partenaires cette couronne a été placée

  • 105 Flat

Le dernier étage de One Wordl Trade Center est désigné comme 105

Le bâtiment dispose de 5 niveaux en dessous du niveau de la rue, où se trouvent les aires de stationnement et de nombreuses connexions de transport.

Carré

La conception architecturale du bâtiment permet l’écoulement des sièges extérieurs, créant des zones où les gens peuvent se rencontrer, se asseoir, se détendre et réfléchir. Cascades acier déshabille derrière la façade verre prismatique à la base pour former une série de mesures pour les terrasses, intégrant les surfaces horizontales de la place avec la surface verticale du bâtiment. La nuit, les bandes sont éclairées de l’intérieur pour créer des bandes de lumière continue. Terrasses, réalisés avec l’acier de construction, sont ombragés par un anneau d’arbres et des sources humanisation espace échelle. Le carré est richement texturée avec des petits groupes pavés de granit. Ces zones se connectent la tour avec le quartier, offrant une vue et un accès au monument, bien murs de verre ont été placés sur les bords de la place de brise-vent. Bien que les mesures de sécurité sophistiquées incorporées, le bâtiment reste ouvert et accessible au public.

Structure

La structure principale du bâtiment est en acier avec un noyau en béton, organisé autour d’un châssis en acier forte et redondant composé de colonnes et poutres rejoint par une combinaison de boulons et les soudures pour résister aux charges latérales par flexion des éléments cadre. La structure de la tour crée des espaces libres à l’intérieur colonne. En collaboration avec des murs de cisaillement qui forment le cœur du bâtiment cadres structurels en béton offrent une grande rigidité à la structure globale de la tour.

Comme la tour se élève de sa base cubique à bord arrière biseauté, la place se transforme en huit triangles isocèles de hauteur.
En son centre, la tour forme un octogone parfait dans le plan, puis se termine par un parapet de verre dont le plan est un carré de 45 ° 3.81×3.81m rotation de la base. Son effet global est celui d’une forme cristalline qui capture un écran en constante évolution lumière réfractée: que le soleil se déplace dans le ciel ou nous nous déplaçons autour de la tour, les surfaces semblent comme un kaléidoscope, et vont changer pendant la journée comme les conditions météorologiques légères ou changeants.

Aiguille ou flèche

Antenne

La tour se compose de deux éléments principaux:

• 134,42m de mât

• une plate-forme de communication dans un cycle à trois niveaux autour de l’aiguille

La tour est composé de huit sections empilées verticalement qui diminuent en largeur à l’approche de l’aiguille. Ces sections sont conçus pour soutenir la radiodiffusion numérique.

Pour renforcer le soutien contre le vent, quatre fréquences radio de fil (RF) Kevlar transparente se connecter à partir du mât à l’anneau, dans lequel la structure de l’équipement de lavage de fenêtre sont également incorporé. La tour culmine dans une lampe à LED qui envoie un faisceau de lumière visible horizontalement à une grande distance.

• diamètre de base: 4,27 m

• diamètre maximal d’écrans: 6,70m

Élément architectural

Le directeur de CTBUH (Council on Tall Buildings and Urban Habitat, Conseil des bâtiments élevés et Urban Habitat Anthony Wood a souligné que l’aiguille de la Tour de la Liberté ne est pas seulement un pôle d’acier pour accrocher les antennes paraboliques. Les normes actuelles CTBUH indiquent que les antennes ne sont pas prises en compte lors du comptage de la hauteur totale, mais les aiguilles, elles sont considérées comme des éléments architecturaux.

Matériels

La construction durable

Le One World Trade Center utilise les nouvelles technologies pour maximiser l’efficacité, réduire les déchets et la pollution, et de réduire l’impact de son développement. La conception du bâtiment intègre des stratégies pour la conservation de l’eau et de l’énergie qui vont bien au-delà des exigences du Centre de Design Guide durable Global Trade.

• Le bâtiment utilise 30% moins d’eau que permis par le Code du bâtiment de New York pour ce type de bâtiment. Un système de collecte 100% de l’eau de pluie qui tombe dans les limites du site est recyclée, l’eau récupérée est utilisée pour l’arrosage des jardins et le remplissage de la piscine de la place.

• Une usine de nouvelle génération dédiée empilage carburant jusqu’à 1,2, un major installations publiques Fuel Cells pays est intégré dans les systèmes de construction mécaniques et électriques et contribue à l’utilisation de 20% de moins l’énergie que la proposition de la ville par le code du bâtiment.

• Le bâtiment utilise une nouvelle forme de technologie dans le revêtement de verre Low-E et de haute performance pour maximiser le “jour” et de minimiser le gain de chaleur. Maximiser la quantité de lumière naturelle qui est utilisé dans le bâtiment contribue à des économies d’énergie en réduisant les besoins en éclairage artificiel.

Base

Pour répondre aux questions de sécurité soulevées par le Département de Police de New York, une base en béton de 57 m a été ajouté au projet initial.

La doublure de cette base a été faite avec des lamelles de verre inclinée, plus de 4000 morceaux de 4m saillie cadres en acier. Ces pièces sont placées à des angles différents en un motif régulier sur toute la hauteur du podium. Ce modèle a une capacité de mécanique niveaux de ventilation mur derrière le podium, et en combinaison avec une couche de réflexion réfracte et transmet la lumière, créant une surface dynamique et verre brillant.
Veilleuses LED situées derrière les panneaux illuminent la base.

La conception initiale comprenait autre revêtement. Cristaux prismatiques avec un revêtement de bases en acier, il a donc été critiques face ont vu une proposition antérieure peu attrayant et comme un «bunker». Cependant, ce premier projet pour le revêtement de la base irréalisable, puisque les tests préliminaires ont révélé que les bris de verre prismatiques facilement en pièces de grandes et dangereuses. En conséquence, il a été remplacé par un simple panneaux de façade constitué d’acier inoxydable et de verre résistant aux explosions.

Façades

Le mur-rideau a été fabriqué et assemblé à Portland, Oregon, par Benson Industries, l’utilisation de verre faite en Minnesota par Viracon. Les architectes ont travaillé avec des experts de l’industrie pour développer une nouvelle échelle monumentale, capable de résister à la pression du vent sur un bâtiment ultra-haut et la stricte exigences de sécurité verre.

Les quatre façades de gratte-ciel dans les étages supérieurs, les chaînes sont revêtues de panneaux de verre conçus par Schlaich Bergermann. Ces panneaux, sur les côtés est et ouest, donnant accès à la terrasse d’observation, de mesure 18m de haut et ont une moyenne de 9,1 m de large. Sur le côté nord sont 15m et 21m sud.

Les panneaux de verre isolante recouvrant l’ensemble du contour de l’immeuble, un étage à sans système de montants intermédiaires utilisés d’abord dans la construction de gratte-ciel. Ces panneaux de verre permettent un éclairage naturel maximal et donner au projet une échelle monumentale. Les huit angles du bâtiment sont recouverts de panneaux en acier inoxydable, les uns avec les panneaux pleine hauteur d’une plante couvre.

Systèmes de sécurité

Le bâtiment intègre des systèmes de sécurité avancées qui dépassent les exigences du Code de la Sécurité de la Ville de New York, ouvrant la voie au développement de nouvelles normes de construction élevés. En plus de la redondance structurelle et la protection contre l’incendie ciment qui est dense et fortement adhésif, le bâtiment comporte des filtres biologiques ou chimiques dans le système d’alimentation en air.

Pour renforcer le système d’éclairage d’urgence et la capacité de production optimale pour un large escalier supplémentaires d’urgence pressurisé protection spéciale pour tous les gicleurs et contremarches d’urgence ont été construits, en plus de nombreuses sorties interconnectés, des lieux de sortie escaliers supplémentaires sur toutes les rues adjacentes et de la rue de l’escalier directe des sorties de la tour. Tous les systèmes de sécurité du bâtiment, les escaliers de sortie, antennes de communication, échappement et de ventilation arbres, palans électriques, bouches d’incendie et les ascenseurs sont enfermés dans un noyau en béton d’un mètre d’épaisseur.

Panneaux dichroïques

Accès spécial pour les locataires d’espaces commerciaux sont indiqués par des panneaux de verre dichroïques.
Ces panneaux composés de plusieurs couches de verre clair, dichroïque enregistrées et sont basées sur les caractéristiques spectrales de la lumière pour créer des motifs de couleurs vives à travers les surfaces du hall. La conception est basée sur les résultats d’un projet de recherche pendant un an sur les effets optiques de verre dichroïque dans la transmission et la réflexion.

Les hauts murs du hall d’entrée sont bordées de marbre de Carrare.

Grâce à sa forme circulaire, il est possible de maintenir le bâtiment avec trois unités de service.

Aiguille

Le mât d’antenne est constituée de plusieurs segments de 12.19m de long avec un autre type de structure de support en acier, chacun étant adapté à un type d’antenne. Des zones de transition entre les segments plus complexes sont conçus avec fonderie d’acier qui a assuré le transfert de charge adéquate. Pour des raisons de conception, l’antenne est recouverte de fibre de verre renforcée panneaux sandwich en plastique. Au cours des essais en soufflerie, des oscillations transversales, qui ont été évitées grâce à spirales le long du revêtement ont été observés. Pour limiter les déformations dues au vent, l’antenne est tendu avec des cordes de Kevlar.
