Basilique Santa Maria del Mar

Année de Construction
1329 - 1383
Emplacement
Barcelone, Catalogne, Espagne
Certaines parties de cet article ont été traduites en utilisant le moteur de traduction de Google. Nous comprenons que la qualité de cette traduction n'est pas excellente et nous travaillons à les remplacer par des traductions humaines de haute qualité.

Introduction

La basilique Santa Maria del Mar, construite au XIVe siècle, est un bon exemple du gothique catalan. C’était le temple de pêcheurs, de marchands et d’armateurs dans Gothique de Barcelone. Contrairement à la cathédrale qui est associé à la noblesse et le haut clergé, Santa María del Mar représente l’humilité et la foi, a été abordée avec “la sueur et de labeur» des pêcheurs de la Banque. La paroisse de la Basilique Santa Maria del Mar est devenu entre 1923-1924.

Un tremblement de terre et le feu a détruit une grande partie du legs original, comme l’autel, également gothique, qui a été complètement détruit lors de l’incendie de 1939, avec le grand orgue.

Le 19 Juillet 1936, la basilique a été vandalisé et brûlé, manquant d’œuvres majeures et des dossiers paroissiaux. Après la guerre, a commencé la restauration et la reconstruction paroisse matériel impliquant divers architectes et entités. Depuis 1982, la Direction générale du patrimoine culturel de la Generalitat de Catalunya a pris en charge la restauration.

Construction

La construction de l’église a commencé en 1329 dans les mains des fidèles de la zone portuaire et Rivera, le “bastaixos” qui ont été assumées. Toute la population de l’arrondissement a participé activement à la construction, à venir portent sur leur dos chacune des pierres du temple.

• En l’an 1329, il a posé la première pierre pour la construction de l’église de Santa Maria del Mar, sur un site anciennement occupé par le district urbain de la Banque, qui a été exproprié et démoli leurs maisons. Le travail a été réalisé par le maître de Montagur Bernat, appuyé par Ramon Despuig.

• En 1340, le haut des murs sont construits, les piliers et toutes les formes d’arcs torales et le diaphragme, ce qui permet la construction d’un pont “provisoire” en bois.

• En 1360, sous le couvert ferment tours, à commencer par le presbytère et la première section.

• À la fin de 1370 finira par fermer les voûtes des articles 2, 3 et 4.

• En 1383, a placé la dernière partie de la quatrième tranche.

Situation

La basilique Santa Maria del Mar est situé dans la Plaza de Santa Maria 1, portant latérales façades Sombrerers Carrer d’une part et Carrer de Santa Maria sur l’autre, le quartier de la Ribera, Barcelone, Catalogne, Espagne.

Le quartier de la Ribera était le centre commercial de la ville au cours de la XII-XV, perd de son importance en tant que centre économique déplacé vers le quartier et le nouveau port de Mercè (XVI).
Dans l’endroit où se trouve aujourd’hui l’église a eu, au cours des siècles IV-VI, une nécropole romaine qui ont été révélées lors des fouilles des années soixante.

Description

Coupe transversale

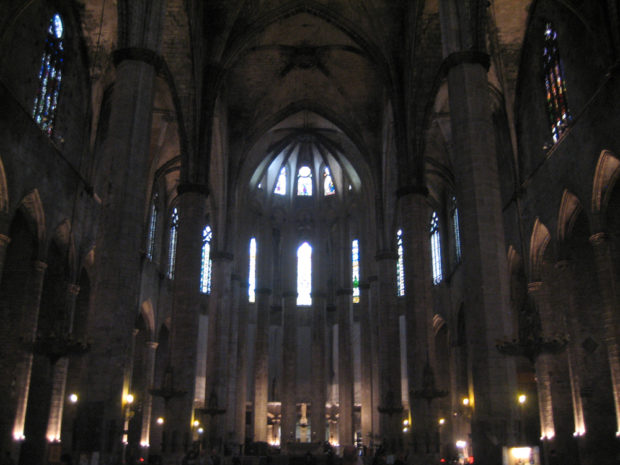

L’entrée est par la porte principale se trouve au milieu de la nef. Est au-dessus de la rosace, puis les 5 sections de 3 navires. La séparation de la nef des bas-côtés se fait par les «minses” colonnes octogonales et des arcs étayées, tous les grands.

La composition structurelle de la basilique, avec des murs d’enceinte qui se rétractent à l’extérieur des contreforts, révèle la nudité de tissu formant le mur d’enceinte et se terminant au niveau métier limiter les chapelles latérales. La paroi intérieure d’eux se lève pour la couverture du toit embarcations voisines et est percé de grandes fenêtres avec deux perteluces. Dans l’abside, ces fenêtres sont surmontées par des rosettes.

Extérieur

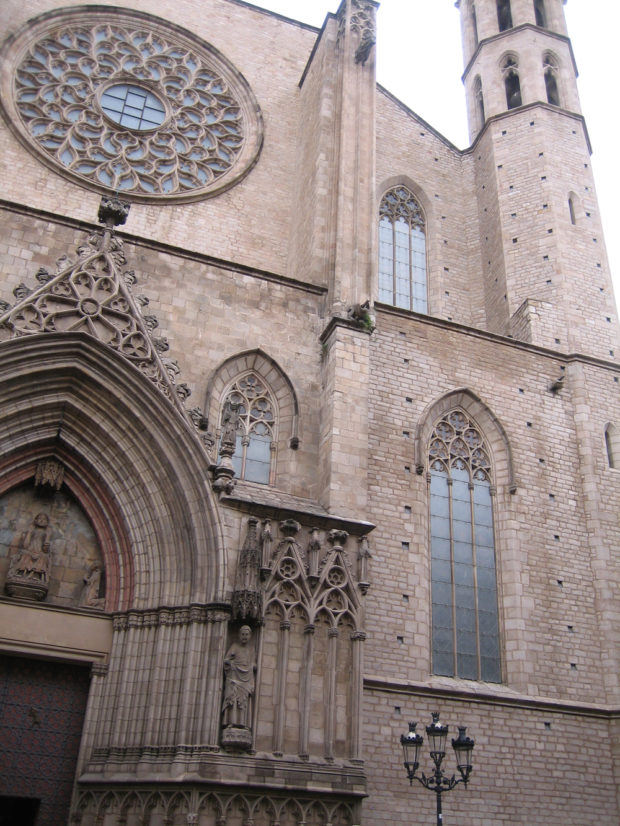

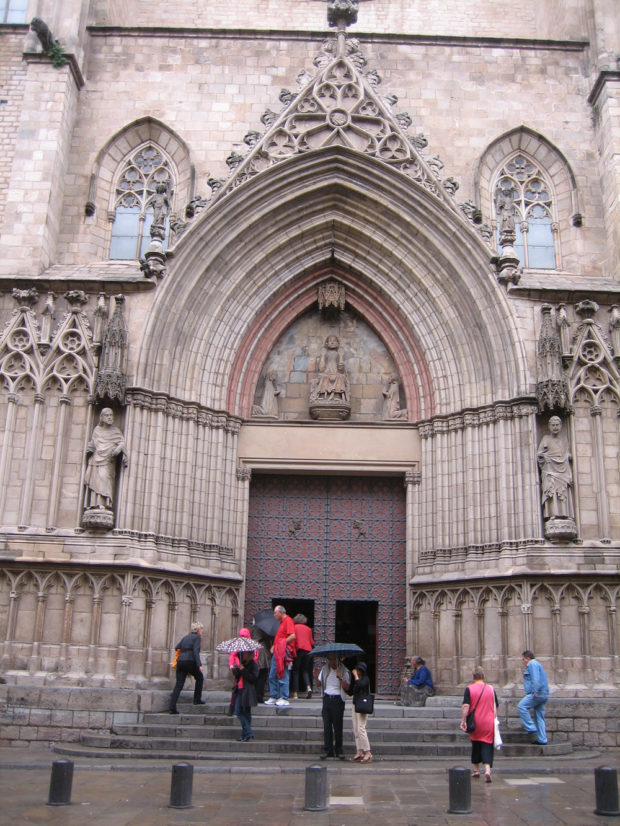

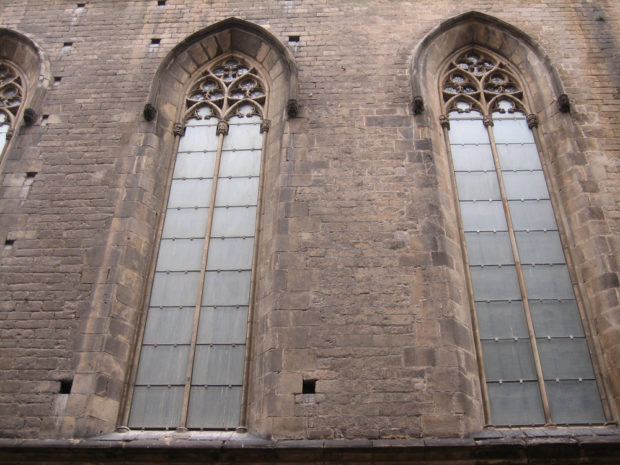

Vue de l’aspect extérieur est solide et robuste, dominé par des lignes droites et alagadas fenêtres, couronné d’arcs en ogive, trait caractéristique technique de l’architecture gothique. La façade principale a été faite au cours du XIVe siècle. Il dispose tours jumelles, deux tours, une à chaque coin, comme la construction structurelle piliers octogonaux. L’intérieur de ces tours sont escalier en colimaçon qui vous conduiront aux terrasses qui se trouvent sur les chapelles latérales et les portes vers le reste des terrasses.

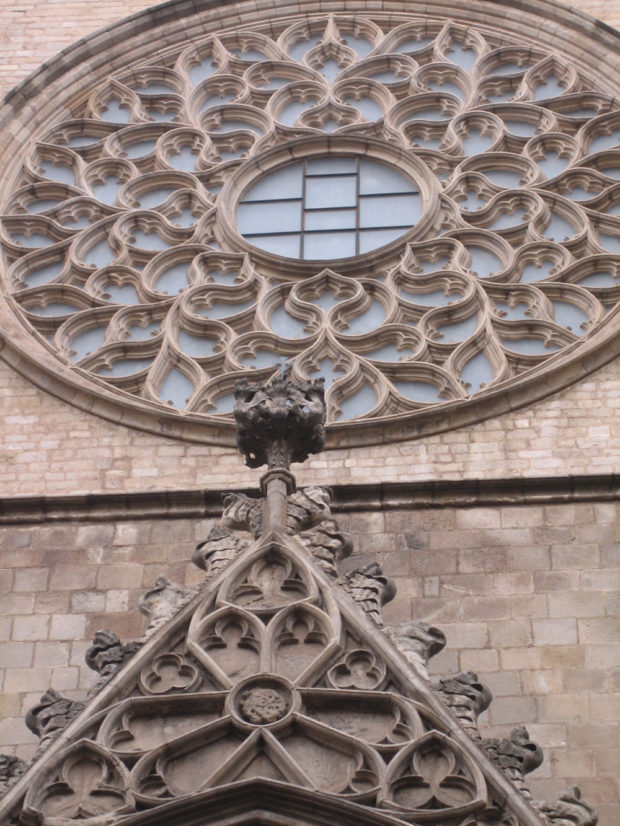

Au centre de la façade, encadrée par deux contreforts et sur la porte d’entrée, il ya une grande rosace en matière de moulage et verre coloré, qui transmet grande amplitude à l’intérieur du navire.

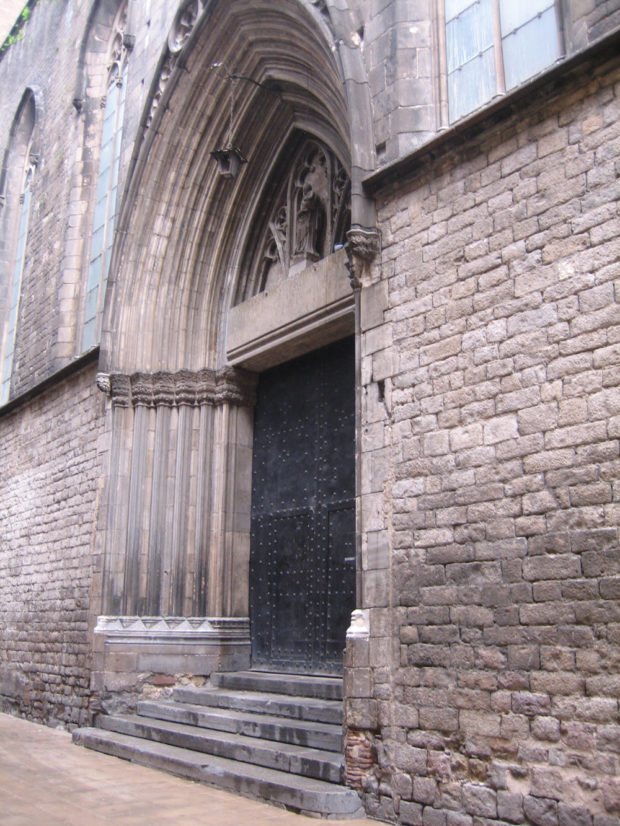

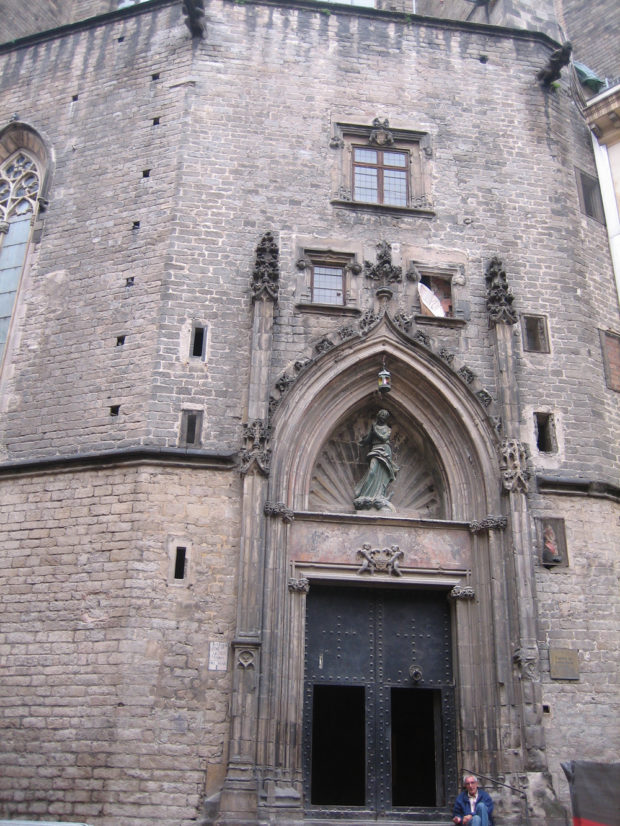

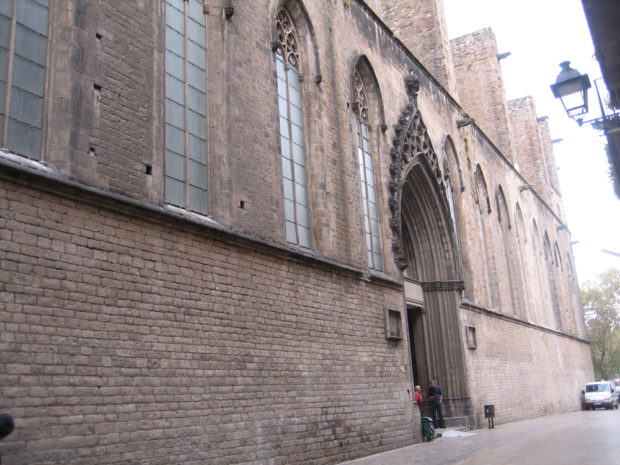

Les parois latérales sont austères, plat, fermant l’espace entre les contreforts et permettant à l’intérieur des chapelles. Sur ces parties ont également ouvert des portes, l’une sur la rue des chapeliers et un autre à Santa Maria, en face du village de Moreras. Plus tard, il a ouvert une quatrième porte de l’abside, le Paseo del Borne.

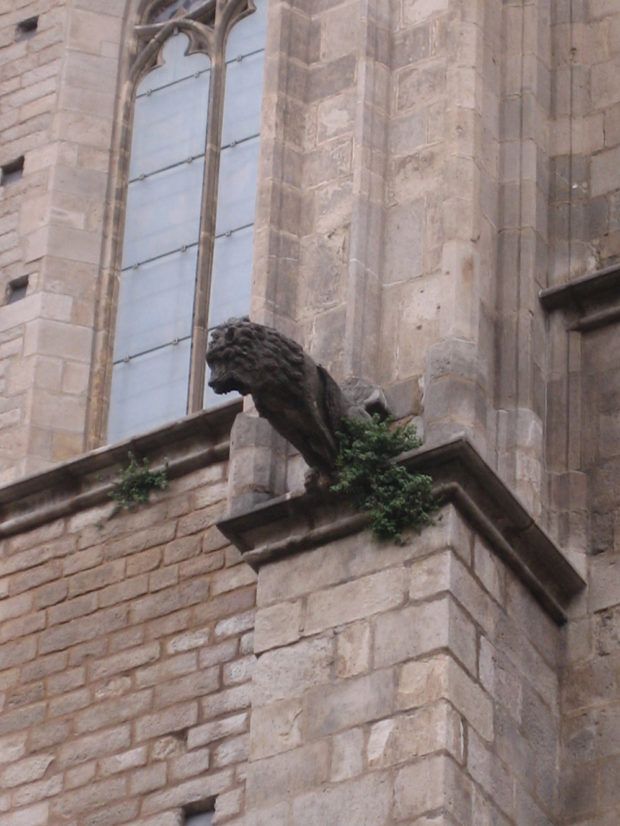

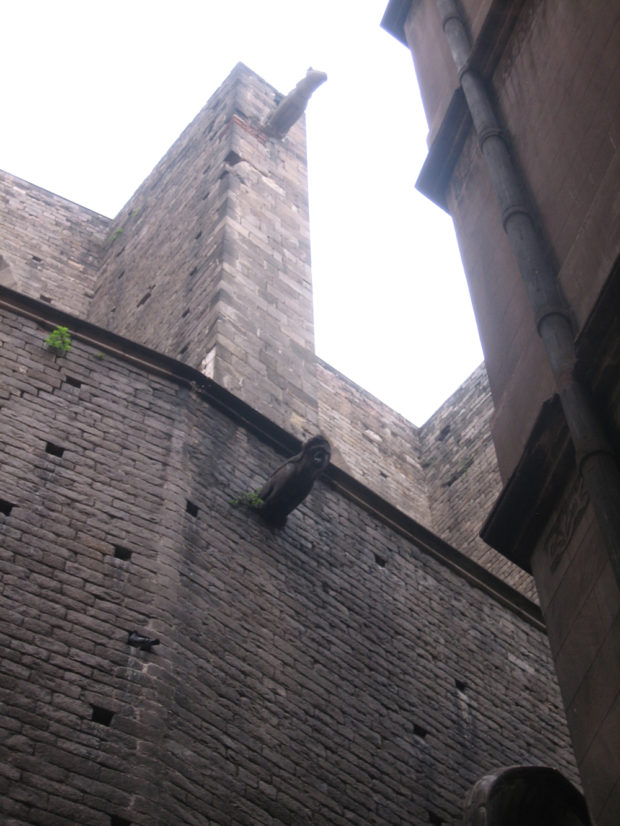

Une particularité est que la forme humaine Górgolas constructives de la grille d’écoulement, situé au milieu de chaque contrefort.

Espaces

Plan

Santa Maria del Mar se compose de trois navires, une centrale et deux latérales, avec déambulatoire et sans croisière. Chaque satellite se compose de quatre sections avec le presbytère et par sept côtés polygone couverte par une voûte et couronné avec des clés de voûte magnifiques. La nef est éclairée par de petites fenêtres ouvertes entre les murs de la nef et les vitres latérales et de nombreuses répartis le long de son périmètre.

Autel

L’autel originale a été complètement détruit dans un incendie et la restauration en 1966, l’architecte Francesc Arnau Pons-Sorrolla j’ai enlevé les restes de quitter l’autel dans le sanctuaire aujourd’hui avec une image de la Mère de Dieu sur un piédestal, qui a également contient un navire échelle en bois. L’image était celle du tympan de la porte de la rue St. Mary.

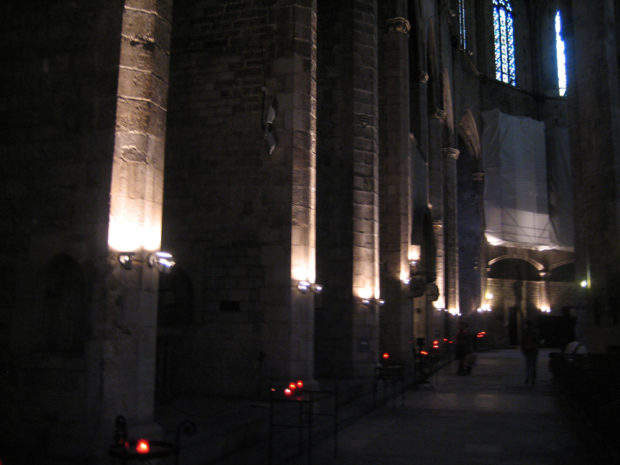

Les nefs latérales

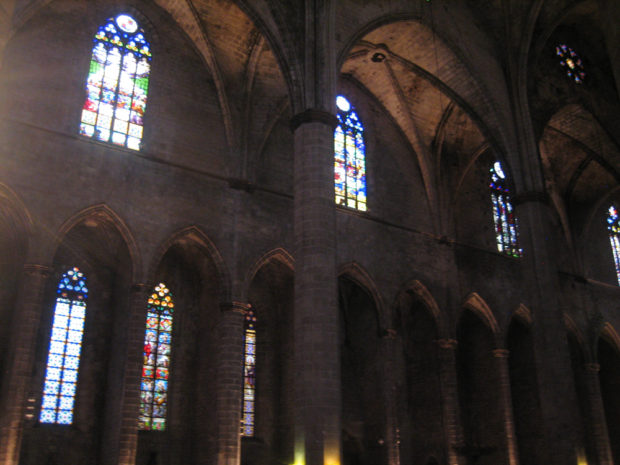

Les allées sont presque aussi élevé que le détail que la différence principale du centre de style gothique européen. Le long du périmètre des allées ouvrir les 30 chapelles, dont trois dans chaque section entre les contreforts ajoutée à la hauteur de ses voûtes leur donner un aspect étroit. Dans la deuxième tranche des navires, y compris les chapelles, ouvrir les portes latérales. Ces sanctuaires sont éclairés par des fenêtres cintrées pointus et les vitraux. A l’intérieur des hottes façade principale il ya quatre ans, deux de chaque côté de la porte, sont plus élevés que les autres et a un arc rond-point pas amande point comme les autres.

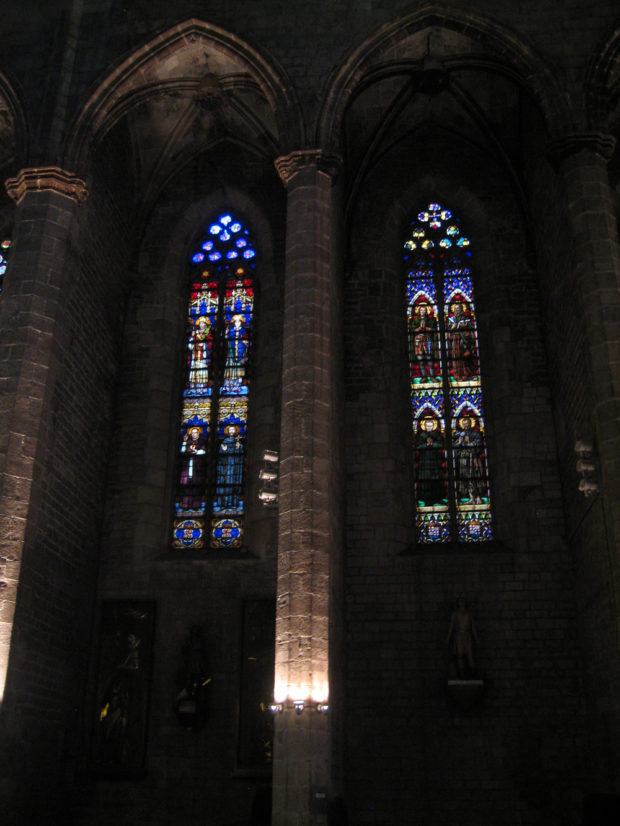

Par où commencer l’abside, dans le cadre immédiate dernier pilier, les chapelles sont plus grandes et en forme à cinq côtés du chanfrein.
Dans sa conception, avec une hauteur similaire parmi les trois navires et une séparation de 15 mètres entre les piliers, l’architecte a réussi à transmettre le sentiment d’ouverture et d’espace semblable à ce qui serait obtenu avec un seul navire de l’espace ouvert.

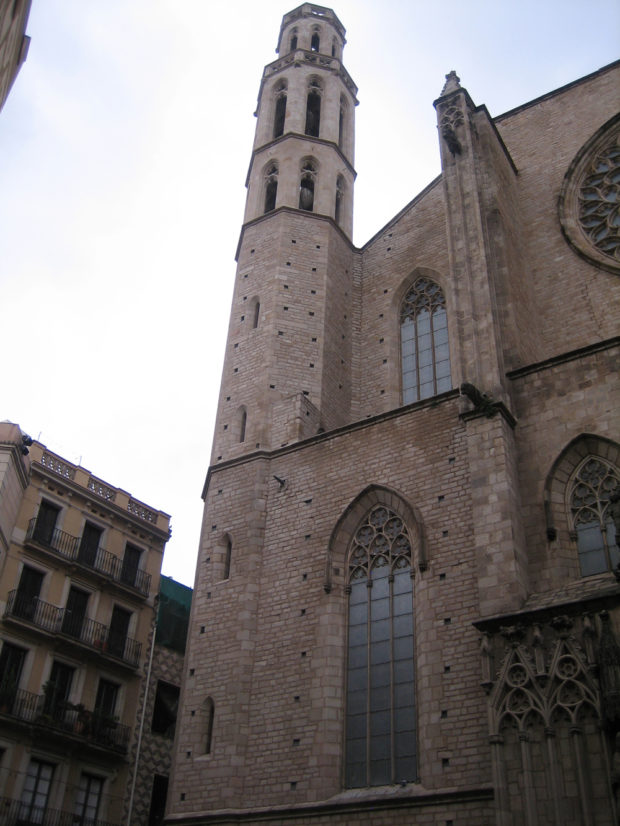

Clocher

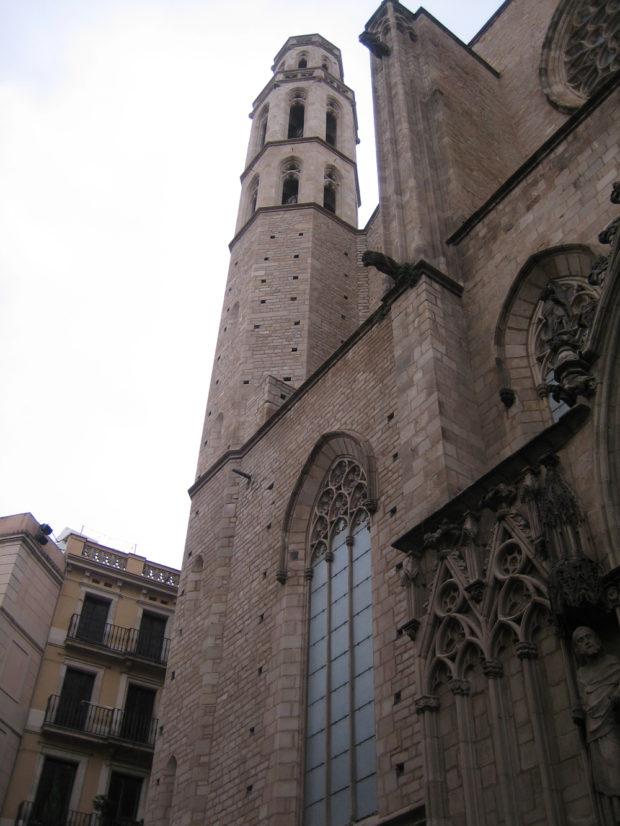

Les corps de trois tours situées aux coins de la façade principale contient la cloche, et l’un d’eux d’une montre. Ce sont des tours octogonales, de sorte que les ouvertures de fait. Dans deux des côtés de la plante, à la hauteur des terrasses, un escalier mène à deux atterrissages accès sur les toits. Le plancher de la tour est percée en son centre pour permettre le passage des câbles de l’battant de la cloche.

Les tours ont une bonne base, comme les travailleurs qui ont installé le paratonnerre et a fait arriver le fil de terre, recouverte de pavés formés par bien compacté béton, mortier et de pierres.

La tour ouest sur la rue Sombrerers, est la plus ancienne et a dû le renforcer car il avait la plus grosse cloche qui a sonné avec la touche de bataille. Dans les parties basses du mur, pierre de taille a pris l’avantage ailleurs.

Structure

Structure des piliers

La structure de l’église est forte et stable, supporter le poids de l’édifice octogonal les piliers, des murs et des contreforts qui transmettent à la terre par la fondation. Parmi ces éléments, les piliers sont les plus élevés et sur lequel repose davantage de poids.

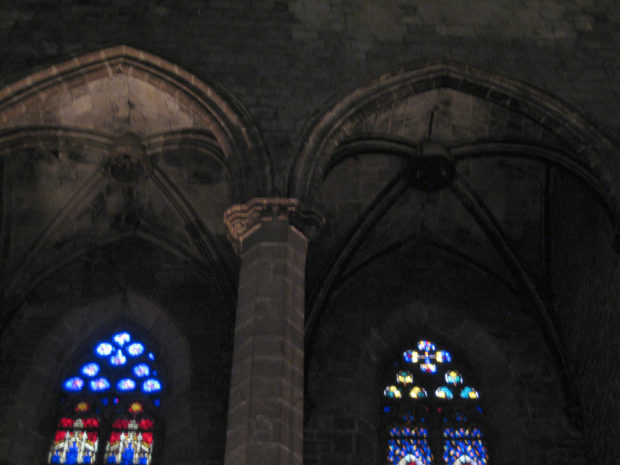

Depuis les chapiteaux des piliers sur arcs doubleaux, des arcs et des croisières, avec un moulage relativement faible, compte tenu de la largeur de 12 mètres du navire.

Les voûtes de la nef sont carrés et la flèche des arches de 16 mètres. Les voûtes des couloirs sont rectangulaires et ont une largeur de 6 mètres.
L’espace mort entre le début des chapelles latérales et l’entrée principale est exploitée pour localiser l’escalier en colimaçon menant aux tours.

Piliers

Chaque pilier du soutien des 500 tonnes de navires, ce qui signifie une tension basée sur une 30kp-cm2. Les piliers de l’autel ambulatoires pas porter beaucoup de poids. La pierre de Montjuïc peut soutenir plus de 800kp/cm2.

Les piliers sont formés par des rangées de quatre «panneaux» avec un ensemble de pierre carrée au centre. Il s’agit d’une structure massive, nécessaire dans ces éléments qui portent une grande partie de la structure de l’église, chacun des piliers de la nef 500tn soutient à sa base.
La structure de ces soutiens-gorge a été étudiée à l’heure actuelle avec la tomographie sismique, composé causer des vibrations en plusieurs points d’une section de la colonne et de capter les signaux en de nombreux points dans la même section. Cette technique permet de connaître la disposition des masses, des pierres et des planches, qui forment l’épine dorsale.

Dans l’abside de l’autel, il ya huit piliers qui soutiennent un poids moindre, mais avec les mêmes caractéristiques que les huit autres sont les quatre sections de la nef. De la terre à la capitale sont 17 mètres de haut et 1,50 mètres de diamètre.
Les chapiteaux sont ornés gravé dans la pierre au fil des ans a été mis en évidence avec de la peinture dorée.

Contreforts et les murs

Distribution des charges

Les culées et les murs portent une tension beaucoup plus faible, environ 1,5 kp/cm2.
Des études structurales montrent que l’église a été très bien conçue et construite parfaitement équilibré. Ces études ont démontré que les efforts de ligne indique que la charge est légèrement décalé, 4cm, à la base des piliers et bien équilibrée à la base des contreforts.

Déformations

Comme toutes les grandes déformations, la construction présente pas une masse statique, se déplace en permanence et chaque jour. Les déformations des bâtiments peut être pour plusieurs raisons: en raison du poids, lors de la construction et d’autres fois par des tremblements de terre ou des incendies.

• Piliers

Inclinaison approximative (en cm) des piliers

Néanmoins Santa María del Mar possède quelques-uns de ces distorsions en raison du processus de construction, la plus frappante est la légère inclinaison des piliers dans des directions différentes.

• Torres cloche

Les tours extérieures ont une certaine inclinaison, 16 cm, probablement causé par les tremblements de terre XV siècle. La partie supérieure du corps de celui-ci, réparé au cours du siècle, est parfaitement verticale, ce qui a empêché d’inclinaison supplémentaire.

La combinaison de déplacement, à la fois thermique dynamique des sols, provoque un mouvement conique dans les tours, qui, en été atteint 1,5 mm.

• Fissures

Les fissures causées par le tremblement de terre de 1428 sont ouvertes et fermées par jour suivant les fluctuations de la température, les déplacements en été peut atteindre 0,6 mm.

Matériaux

Pour la construction de la Basilique de pierres extraites des carrières de Montjuïc, le même que celui au moment où elle a été utilisée dans Barcelone pour tous les types de construction. Il a fallu 10.000m3 de pierre et de mortier d’environ 3.000 m3. Le mortier est un mélange de chaux et de sable qui durcit lentement au contact de l’air.

Les fondations ont été faites avec 2.500 m3 de pierre, probablement de maisons préexistantes en place. Chaque pierre qui forme la structure des piliers du navire pèse 250 kg, le poids peut gérer facilement avec des grues qui ont été utilisés à cette époque.

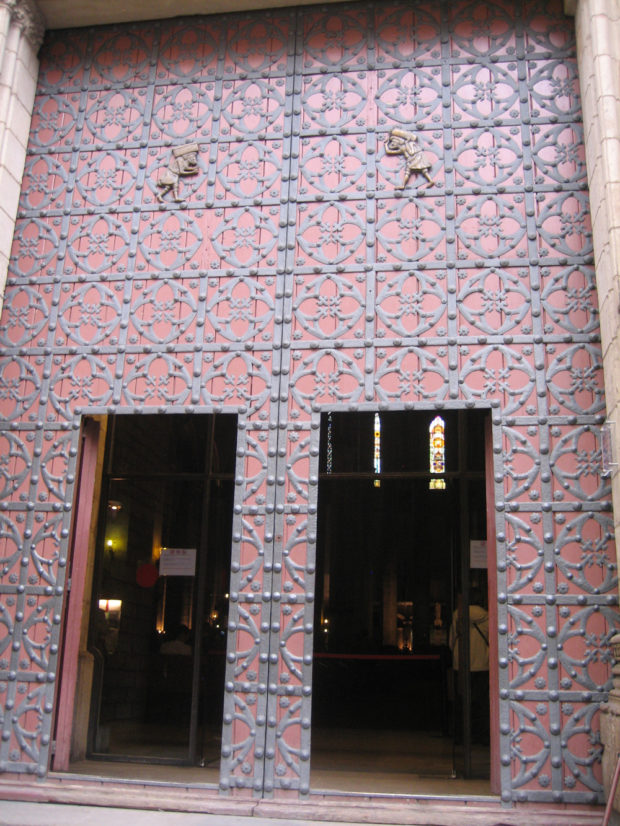

  • Porte avant

La porte de la basilique se compose de deux feuilles de bois collées avec des feuilles de fer qui créent un motif approprié pour permettre pointage renforcement solide. En haut de chaque feuille porte deux figures de bronze représentant les expéditeurs avec des paquets sur leurs épaules, en l’honneur des habitants de la Cisjordanie sur son dos qui ont conduit à des matériaux de construction de l’église.
