123 habitations de promotion publique à Vallecas 51

Architecte Technique
Miguel Asensio Rivera, María José Puerta Morante
Ingénieur
GD Inco S.L.
Ingénieur en structure
DeRoman S.L.
Entreprise de construction
IMASATEC
Promoteur
EMVS
Conçu en
2006
Année de Construction
2009
Superficie des terres
1.050 m2
Surface Construite
14.934 m2
Facade
PROESGA + AISLUX + GALLINA.IT
Coût
6.115.627 €
Emplacement
Madrid, Espagne

Certaines parties de cet article ont été traduites en utilisant le moteur de traduction de Google. Nous comprenons que la qualité de cette traduction n'est pas excellente et nous travaillons à les remplacer par des traductions humaines de haute qualité.

Cet article a été écrit avec la collaboration du studio architectural en charge.

Introduction

L’immeuble de 123 habitations de promotion publique VALLECAS 51 situé à Madrid, conçu par SOMOS arquitectos, se lève huit étages au dessus du sol à le long de l’une des limites imposées par les blocs de planification.
Son ampleur considérable le transforme en un affichage visuel sur le vert qui flancs, la protéger physiquement. Le volume défini explicitement que les règlements d’urbanisme en vigueur rigides dans le domaine de Vallecas PAU et optimisation de l’espace pour le plus grand nombre de maisons demandées par le développeur, nous a conduit à respecter l’enveloppe jointe à la planification, à l’aide d’une autre boîte à outils pour une nouvelle approche de l’intervention urbaine.
Ainsi, la façade reste l’un des outils les plus puissants pour manipuler le niveau de la perception. Comme nous l’indiquer ci-dessous, les couleurs, les tailles et les déplacements des trous sont traités avec le plus grand soin.

400px

Localisation

L’environnement urbain est caractérisé par l’élargissement typique générique en bordure du centre-ville, où les types de bâtiments récurrents comme un modèle générique d’une ville. Vallecas 51 poursuit revendiquer leur identité propre, la qualification des espaces communs et leur relation à l’intrusion urbain.

thumb

Concept

Le projet brouille son ampleur, la façade se décompose en petites unités qui véhiculent dynamisme. La peau extérieure est la peau des feuilles machihembradas polycarbonate cellulaire, durable et recyclable. Diplômé de sa teinte et la luminosité, la façade vibre.
A l’intérieur, une cour flanquée de galeries d’accès fournit lumière et la ventilation des logements, qui sont stagiaires. Les galeries en métal léger vent à travers le vide intérieur et d’optimiser le nombre de cœurs, donner un nouvel qualités esthétiques, d’hygiène et d’assainissement par rapport à l’espace.

Le rendement énergétique est optimisée par des systèmes passifs. Recherché double orientation en matière de logement, dans lequel la cour intérieure, reliée à l’extérieur au niveau de la rue, les actes de cheminée d’aération, assurant une ventilation croisée des logements. La peau extérieure, de protection solaire vides volets, est réalisée dans une solution innovante avec un matériau de haute performance énergétique, cellule de polycarbonate, la création d’un filtre pour faire recirculer l’air chaud à l’intérieur de la chambre, en maximisant son inertie thermique .

La durabilité et le logement

thumb

Les matériaux choisis et les systèmes de construction contribuent grandement à l’énergie d’atteindre un fonctionnement correct. Contre les surintensités CVC a forcé un réajustement de l’énergie imposée par les systèmes passifs, et l’obligation de forcer les systèmes de collecte maximales solaires.

Il a par deux fois demandé des conseils pour toutes les maisons dans la cour intérieure, reliée à l’espace au niveau de la rue, agit comme un puits de ventilation. Ceci assure une ventilation transversale à l’intérieur des maisons, ce qui contribue à l’efficacité énergétique.

La partie d’un ordre superposé double façade, la traditionnelle façade extérieure finition ajoute une plaque de polycarbonate alvéolaire, couvrant les trous même mode de volets façade, et qui sert à la protection contre le rayonnement solaire, tandis que dans le même alors que un filtre qui permet à l’air chaud pour faire recirculer à l’intérieur de la chambre formée par deux couches. On obtient ainsi une ventilation adéquate de la façade et une isolation intérieure peut efficacement assurer une plus grande inertie pour absorber et répartir la température pour un fonctionnement correct de l’énergie, qui se traduit par une optimisation des systèmes de refroidissement actifs.

Enfin, et bien sûr, aujourd’hui, nous avons cherché le meilleur parti de l’intégration de panneaux solaires pour compléter et améliorer les systèmes de production habituelles et d’eau chaude sanitaire, projetant une installation globale dans le cadre des besoins élevés en énergie et EMVS durabilité.

Solution constructive de la façade

Le matériel: polycarbonate cellulaire

thumb

La peau extérieure du bâtiment est réalisée dans un pari sur une solution innovante à travers un matériau à haute performance énergétique, le polycarbonate cellulaire, et qui n’a pas été appliquée dans des logements sociaux, où le facteur coût € / m2 est décisive.

Il emploie un panneau en polycarbonate coextrudé de sept parois cellulaires et six chambres à air et protégé contre les UV 40 mm d’épaisseur totale. Sa modulation est de 500 mm de largeur et de longueur variable, limitée seulement par les conditions de transport, atteignant 11 mètres. Sa structure cellulaire confère au panneau une grande résistance à la flexion. Fixant les panneaux ensemble est en prise mâle-femelle, permettant aux panneaux installés sans l’aide de goujons métalliques verticales, annulant ainsi la dispersion de la chaleur de la chambre intérieure en raison de ponts thermiques créées par les structures.

Le panneau de finition que vous choisissez bas RAL, en utilisant trois différents teinté vert pour la production spéciale. Il est intéressant d’une variation tonale en fonction du rayonnement solaire.

Avantages du polycarbonate cellulaire

thumb

PERFORMANCE ÉNERGÉTIQUE *: La surface extérieure est faite de protection contre les rayons UV par co-extrusion. Ses six chambres à air et les parois multiples plaques constitué par une chambre à air formée à l’intérieur des canaux internes qui augmentent le pouvoir isolant dans une proportion très élevée, le matériau de la plaque même, fabrication d’un matelas thermique dans l’espace intérieur . Le tenon-mortaise permet la suppression des profils verticaux, ce qui réduit à serrer point, minimisant ainsi la dispersion de la chaleur par la peau ponts thermiques. À son tour, contribue aux qualités de la peau comme les matériaux de construction
insonorisation.

  • VERT: qualités écologiques contribue de recyclabilité, faible consommation d’énergie détenue par la production et le transport, son degré de pureté élevé et le mélange avec d’autres matières premières, et le facteur d’industrialisation élevé dans la production et l’assemblage.

Le matériau a une garantie de 10 ans.

  • INSTALLATION FACILE ET ÉCONOMIE: Très léger, 10 à 12 fois le poids du verre à la même épaisseur, optimise le travail en temps de montage et d’exécution. Votre niveau de préfabrication réduit les coûts de préparation des matières.

RÉSISTANCE AUX CHOCS *: grâce à sa structure cellulaire, a une haute résistance aux chocs et optimale comportement en flexion.

MONTAGE USINE *: Les panneaux sont scellés en usine avec du ruban adhésif en aluminium et autre bande supérieurement opaque aluminium micro inférieurement pour permettre une ventilation adéquate, en évitant l’encrassement interne.

Description du Système de construction

thumb
Le panneau de polycarbonate est comprise dans le système modulaire de surfaces verticales 547 ARCOPLUS, qui s’accompagne de la solution qui est en tête de grille correspondant de la façade.

Après l’exécution de la façade principale, placée la structure du premier ordre (02), constitué de tubes d’aluminium laqué blanc 60.40.2mm, qui sont fixés à la façade par un U (01) en aluminium anodisé couleur 85,40. 2,5 mm. espacés au maximum de 85 cm. Par la suite, les tubes horizontaux vissés sur le point de serrage de l’aluminium (03) à fixer des panneaux de polycarbonate cellulaires à la queue d’aronde structure. Enfin, les panneaux sont assemblés cellule (04) selon la plan de couleur.
Les panneaux ne nécessitent pas rematería verticale rejoindre mâle-femelle. Toutefois, il ne faut supérieur et
le bas. Ceci est fait en utilisant le 4045 et 4047 profilés en aluminium de couleur, enfin, l’introduction d’un système de soutien joint en caoutchouc pour empêcher la pénétration de l’eau. Ces profils apparaissent lorsque vous faites un panneau de changement de couleur, étant des éléments distincts.

Espaces

L’accès principal

thumb
La zone d’accès est totalement ouvert sur les deux fronts et sa forme rectangulaire d’un dialogue avec freeform boîte aux lettres secteur plates-formes. Ainsi, l’entrée est modulée par les plates-formes de vastes fini avec mosaïque de verre préparée pour l’installation de boîtes aux lettres, elles se développent en hauteur jusqu’à l’atterrissage, formant un espace comprimé, où ils seront en mesure de jouer à peu près les hémisphères méthacrylate. Ces transitions sont unifiés échelle grâce à un plafond vert entièrement illuminé par le réseau au-dessus des lumières puits de lumière.

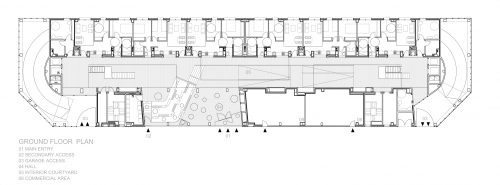

Rez-de-chaussée

Le rez de chaussée est un domaine aussi délicat, il faut parler à la rue, en séparant les entrées de la voiture et le piéton. Les sols de ce niveau sont orientées vers ladite vert et ont soulevé deux pieds au-dessus de l’altitude de la rue de fournir une certaine intimité visuelle par rapport au voyageur potentiel.
La façade officielle s’ouvre sur le bruit propre dans une rue commerçante avec une rue à quatre voies qui longe toute la longueur. Cet alignement comprend les deux coups sûrs et trois commerciaux (dans et hors du garage et piétons).
Bien que le nombre de visites nécessaires de deux étages indépendants, nous avons décidé de créer une atmosphère unique de bienvenue a été assez grand pour accueillir l’échelle imposante de l’édifice.

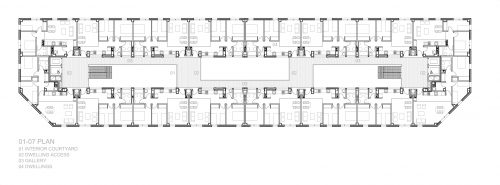

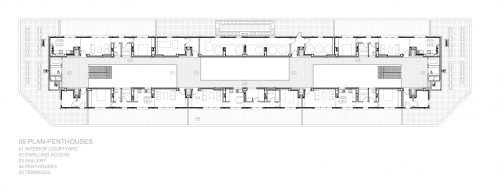

Étages

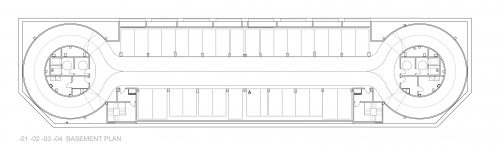

Il s’agit d’une promotion sociale de 123 appartements, 2 et 4 sous-sols de garage local pour être résolu dans un bloc trimestre. Lève-toi seulement deux centres de communications pour enregistrer le projet, situé à l’extrémité de la cour intérieure. Les maisons sont regroupées autour de la cour, et vous les obtenir par un métal galeries. Les galeries d’armature en métal léger vent à travers le vide intérieur, donner un nouvel qualités esthétiques, d’hygiène et de santé relatives à l’espace commun.

Solution de composition

Extérieur

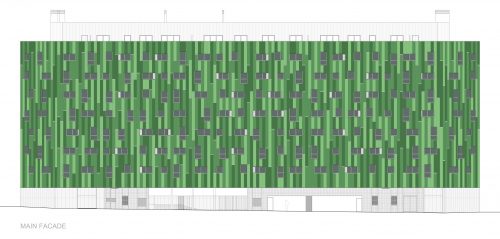

Les réflexions de construction se pose travailler sur la réduction de l’échelle. La façade est colorée atomisé en petites unités qui ont été combinés pour donner un sens change, habillage dynamique, caméléon.
Le volume cristallisé à travers les panneaux de polycarbonate cellulaires profilés en aluminium extrudé fixés sur la création d’une peau durable et recyclable dont les caractéristiques seront définies plus en détail par la suite.
Ces panneaux utilisent la gradation de tons et de luminosité avec un substrat de couleur neutre déterminée par l’enveloppe extérieure de la façade, d’atteindre la combinaison de ces deux matériaux à vibrer toute la surface, entrant en résonance avec la lumière de sorte que la caractéristique de ville de Madrid.

Volets préfabriqués

thumb

Particulièrement remarquable, la conception volets trous façade. Trois cent soixante-neuf trous qui sont répartis sur la base de six types différents. Et ouverte vers l’extérieur sont pliées pour se trouver perpendiculaire à la façade. Ont été réalisés en aluminium et sont finis avec des panneaux en polycarbonate mêmes que ceux utilisés dans tout le volume. Sont proposés comme une solution, réalisée en atelier, ce qui simplifie la mise en œuvre, en particulier dans la mise en œuvre de la sous-structure et recercados. L’obturateur est recueilli sur place avec la sous-structure en tube d’aluminium (02) peint en blanc 60.40.2mm reçu au siège de celui-ci, ainsi que le profilage haut et recercado bas en haut des panneaux de polycarbonate se précipiter contre lui.
Ainsi, la seule chose que le travail est effectué dans le placement de l’U (01) en aluminium anodisé de couleur 85,40. 2,5 mm. puis vissez pour la solution d’obturation complète. Il ne reste plus qu’à placer la face des panneaux.
Cette solution simplifie grandement la mise en œuvre, depuis la façade se compose de 369 trous de six tailles différentes. L’obturateur est à sa plaque d’extrados avec un conseil mélanine 2mm, afin d’assurer le brunissement. La carte est vierge plaque de polycarbonate coloration est similaire à celle de la façade.

Intérieur

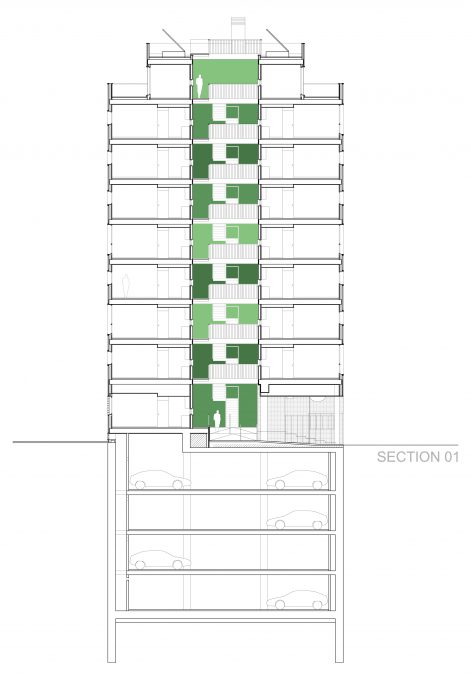

A l’intérieur, une grande cour flanquée de galeries d’accès offre des appartements avec de la lumière et de la ventilation, transformant ainsi les stagiaires maisons. Les plafonds translucides en polycarbonate sont placés comme les feuilles de tissu que la lumière frappe le sol. Également dissimulé le câblage électrique et fournissent une lumière diffuse agréable. Afin d’assurer une plus grande propreté et l’ouverture visuelle, les escaliers sont résolus saut de projection complètement en porte à faux dans l’air reliant chaque étage. Pour capter la lumière autant que possible, toute la cour est peinte en blanc avec des touches de couleur dans différentes fenêtres et façades ascenseur. Les planchers en acier galvanisé sont adaptés pour une utilisation intensive et de fournir extérieure et un patio réfléchir la lumière. Nous avons envisagé une solution mixte structurelle.
La structure principale est fixée dans le béton alors que le système de circulation de galeries et d’escaliers qui abrite la cour sont résolus en acier.
Dans les sous-sols et les étages supérieurs, les lumières structurels sont adaptés à la modulation avec l’intention d’éviter d’inutiles espace mort ou une pince le nez.
Ainsi, la pente des ouvertures du rez de chaussée suppose que la différence de deux poutres de 1,6 m d’épaisseur qui intègrent efficacement exploiter les écarts entre les deux usines.
